在FPGA中block ram是很常見的硬核資源，合理的利用這些硬件資源一定程度上可以優化整個設計，節約資源利用率，充分開發FPGA芯片中的潛在價值，本文根據前人總結的一些用法，結合安路科技FPGA做簡單總結，說明基本原理。
用法一：使用雙口模式拆分成2個小容量的BRAM
基本原理如下：
· 以1K*9bit雙端口配置模式為例，一個bram9k，可以當作兩個512*9k rom
· 將A端口的地址最高位固定接0，B端口的地址最高位固定接1，則通過A端口只能訪問0~511的地址空間，通過B端口只能訪問512~1023地址空間，互不沖突，相當于兩個小容量的rom
用法二：用作并行數據的多周期延時
· 將bram例化成簡單雙端口模式，并將寫端口固定使能為寫，讀端口固定使能為讀。
· 將ram模式配置成 “讀優先模式”，每次在寫某個地址之前會先把該地址的數據輸出
· 用一個模長為N(N=4)的計數器，反復向ram中寫數據，會得到一個延時為N+1的輸出數據
如下圖：
用法三：用作高速大規模計數器
基本原理如下：
· 以9Kbit bram為例，設置成雙端口，1k*9bit模式
· A端口doa[7:0]是低8bit 計數器輸出，doa[8]是進位信號，給到B端口的使能
· B端口dob[7:0]是高8bit計數器輸出。
· 由于B端口數據有一個周期延時，將A端口數據延時一個周期之后與B端口構成16bit計數器
· 也即一個9Kbit bram可以構造成一個16bit的計數器

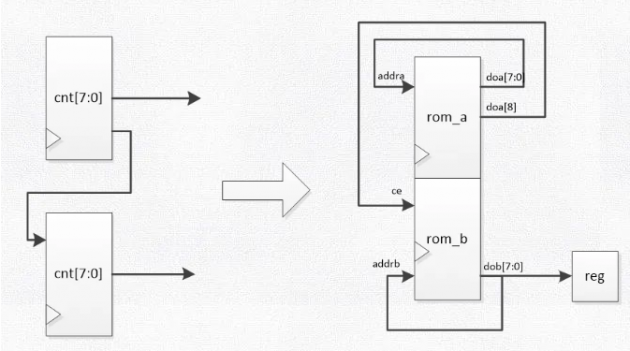

· 設計原型是兩個8bit的計數器級聯構造16bit計數

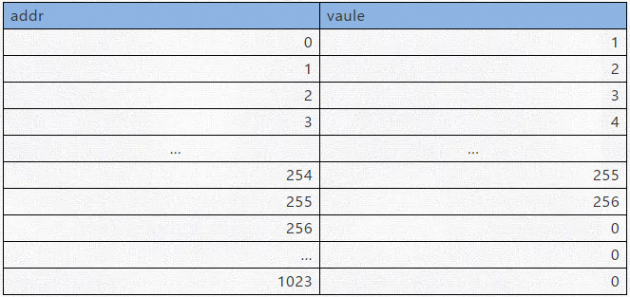

· rom初始化文件
用法四：構造高速復雜的狀態機
一般狀態機原理框圖如下：

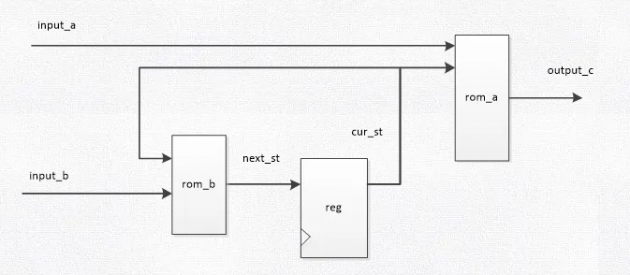

基于rom的狀態機原理如下：
· 首先明確 狀態劃分，狀態跳轉條件，狀態輸出
· 將現態輸出與輸入給到rom_a的地址端，初始化值為輸出值
· 將現態輸出與跳轉條件給到rom_b的地址端，初始化值為次態輸出
· 若狀態不多，可以將rom_a與rom_b合并成一個真雙口的rom
關于更多細節請參考如下相關文檔：
1.《基于FPGA的數字信號處理》 高亞軍 電子工業出版社
2.EF2_datahseet_V3.9
