PCB被譽為“電子產品之母”。從手機、電腦、家用電器、醫療設備到汽車電子和航空航天等領域，PCB都是不可或缺的核心組件。無論你是硬件工程師，還是電子工程師，亦或是電子愛好者，產品研發過程中都要進行PCB打樣。
說到打樣，那就不得不說嘉立創。這家公司從2006年開始，一直做PCB打樣。經過近20年的深耕，公司目前生產的印制電路板最高層數可達 32層，最小孔徑可達 0.15mm，最小線寬線距可達 0.0762mm，并支持近700種層壓結構。
自2021年7月1日起，嘉立創開始免費打樣活動，為無數用戶提供PCB打樣的便利。
如今，嘉立創仍然堅持免費打樣活動。那么，如何在嘉立創進行免費打樣呢?本文主要介紹使用嘉立創EDA領取優惠券的具體操作。此外，如果不用嘉立創EDA，也可以領取優惠券。
一、下單前檢查

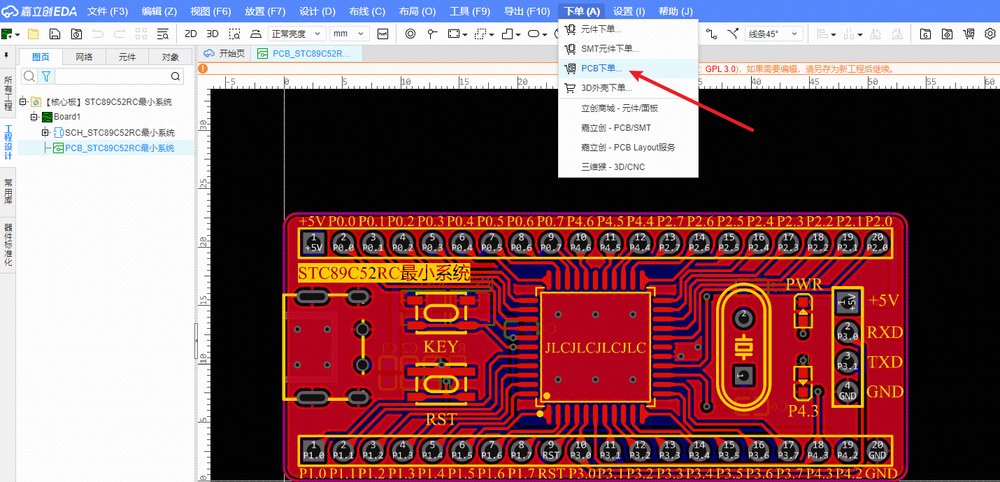

1.在PCB設計完成后，選擇下單，點擊PCB下單。

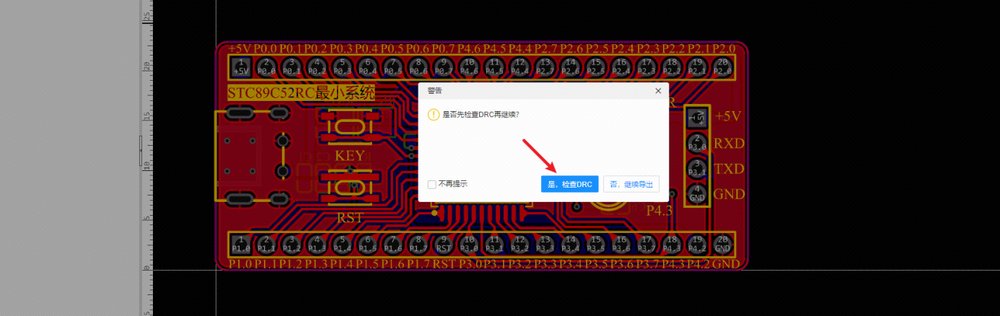

2.此時，系統提示我們檢查DRC，點擊“是，檢查DRC”，確保無DRC錯誤后，再進行下一步。

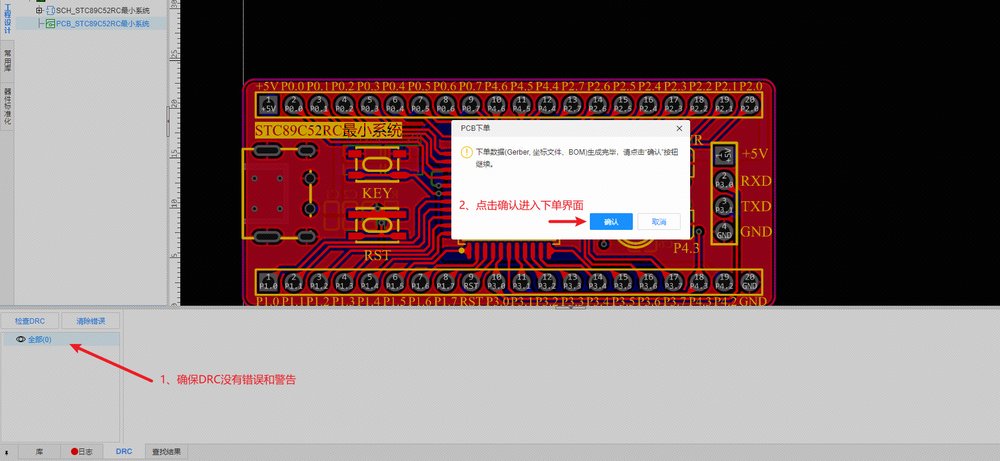

3.DRC為0錯誤0警告，點擊確認，進入PCB下單界面。
二、領取優惠券

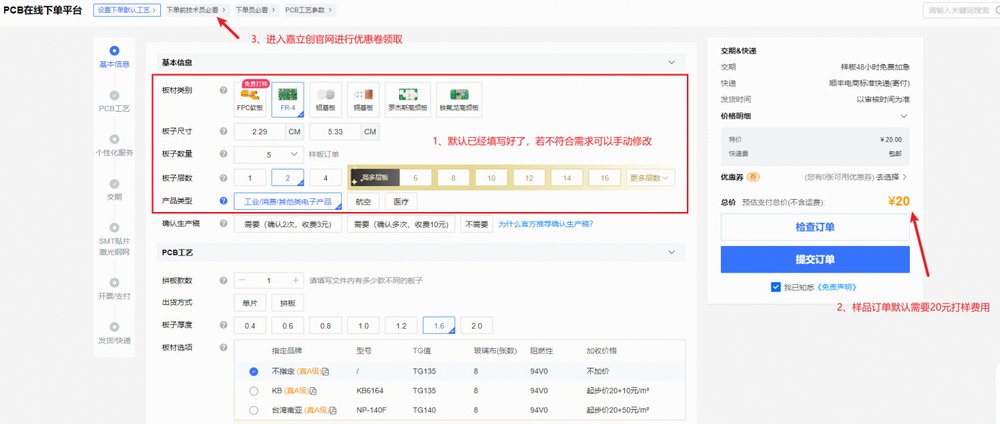

1.進入下單界面，可以發現此時板子類別、尺寸、層數等參數，已經按照PCB設計文件參數填寫好了，大家可以按照需求進行修改，同時在右側價格選項欄中，默認樣品訂單是需要20元的打樣費用的。

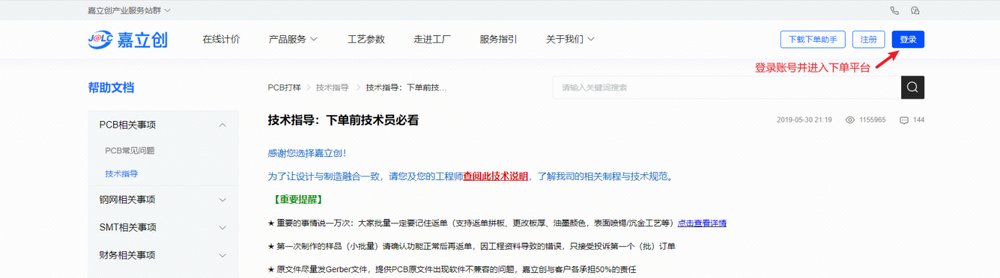

2.此時，可以點擊左上方的“下單前技術員必看”選項欄，進入嘉立創官網。

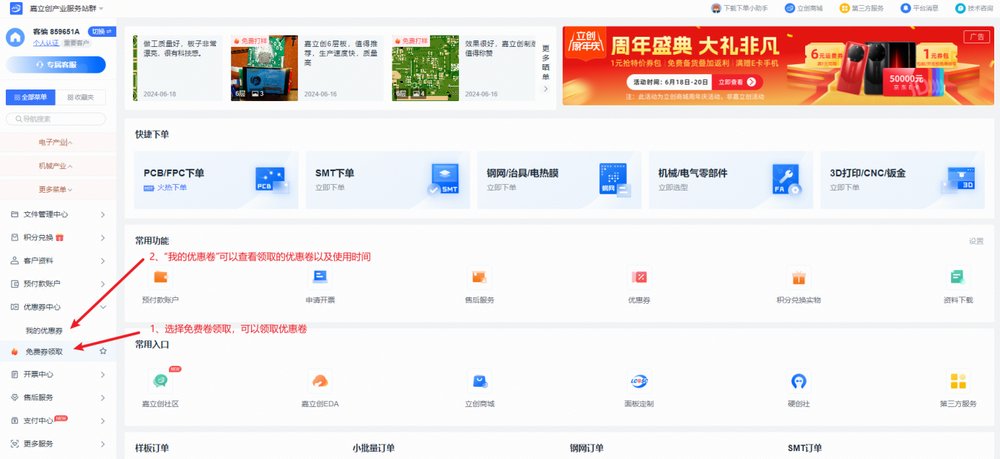

3.在下單平臺左側選項欄中，往下滑動，找到“優惠券中心”-“免費券領取”，可以進行查看與領取。

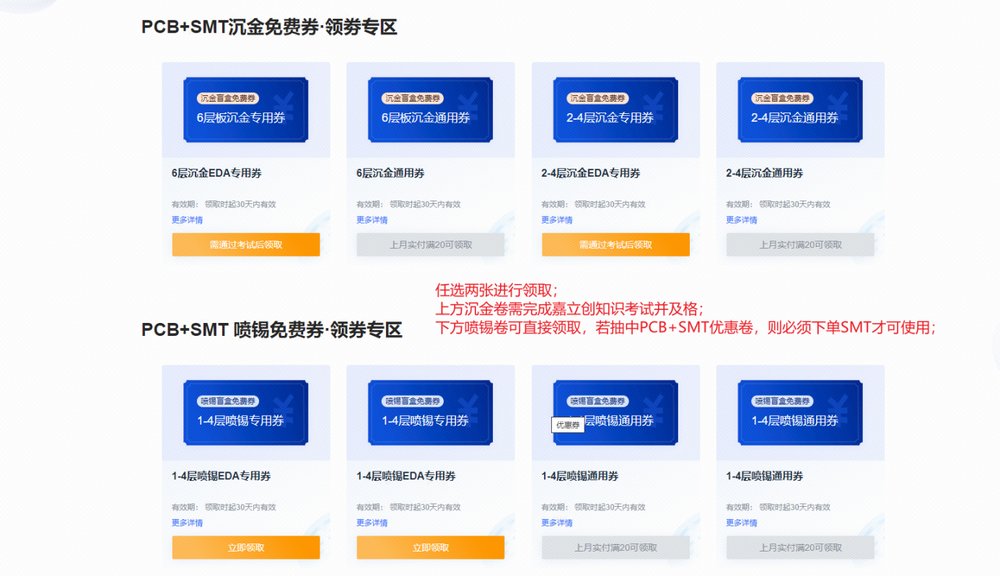

4.進入“免費券領取”，使用嘉立創EDA進行設計，每個月可以免費領取兩張優惠券使用。免費領取的優惠券種類有：
●6層沉金EDA專用券(需完成嘉立創題庫考試并實現及格)
●2~4層沉金EDA專用券(需完成嘉立創知識考試并及格)
●1~4層噴錫EDA專用券(普通PCB券，若幸運抽中PCB+SMT盲盒券，則必須下單SMT才可使用)

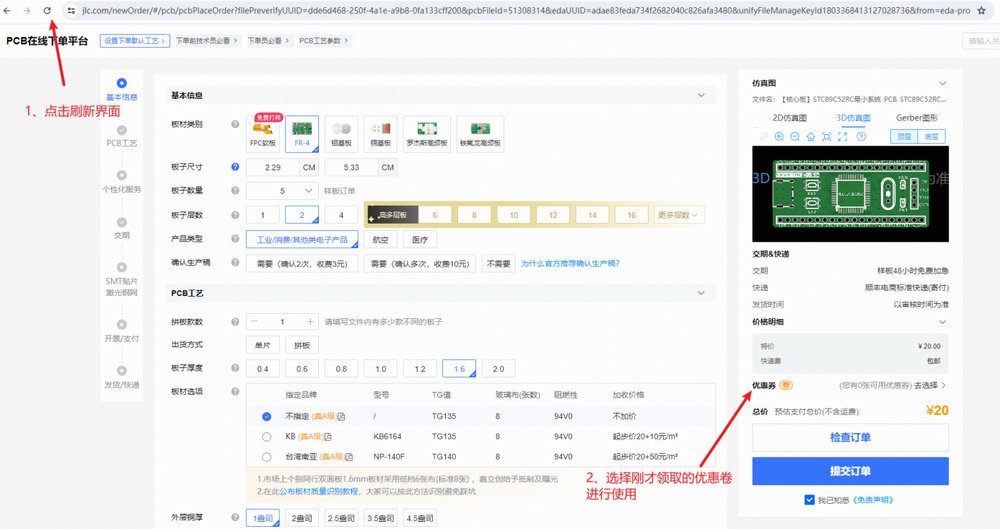

5.領取完成后，回到下單界面，刷新一下，此時右下方就會出現優惠券的選型，選擇使用優惠券即可。
三、正式下單

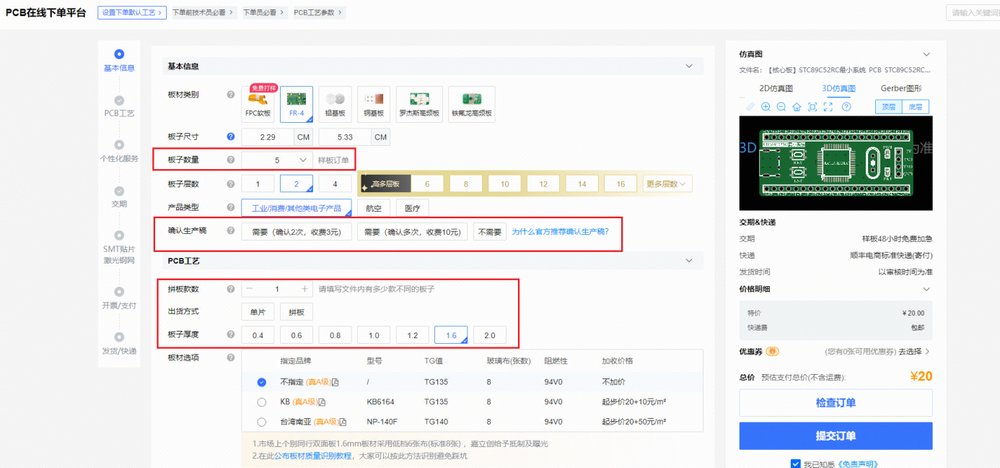

1.領取完優惠券后，選擇對應的參數進行下單，其中系統默認選擇好的參數基本不需要進行修改。
板子數量----按照需要進行填寫數量
確認生產稿--樣品單可以選擇不需要，批量訂單建議選擇確認生產稿(生產前會聯系進行檢查，確認沒有問題才進行生產)
拼版數量----沒有拼版的話直接保存默認
出貨方式----沒有特殊要求的話默認選擇單片出貨即可

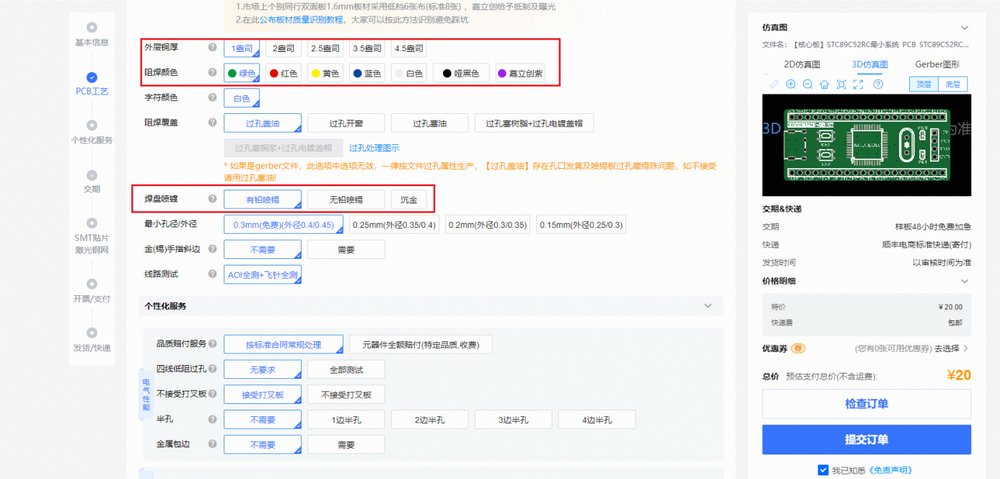

板子厚度----可以進行修改，建議在0.8mm~1.6mm之間，否則特殊工藝無法進行免費打樣，需要額外收費
外層銅厚-----默認1盎司，其余工藝需額外收費
阻焊顏色-----可以自由修改，通常情況綠色速度最快，若需要彩色絲印，阻焊顏色只能選擇白色
焊盤噴鍍-----默認是有鉛噴錫，若使用彩色絲印工藝，需選擇沉金工藝

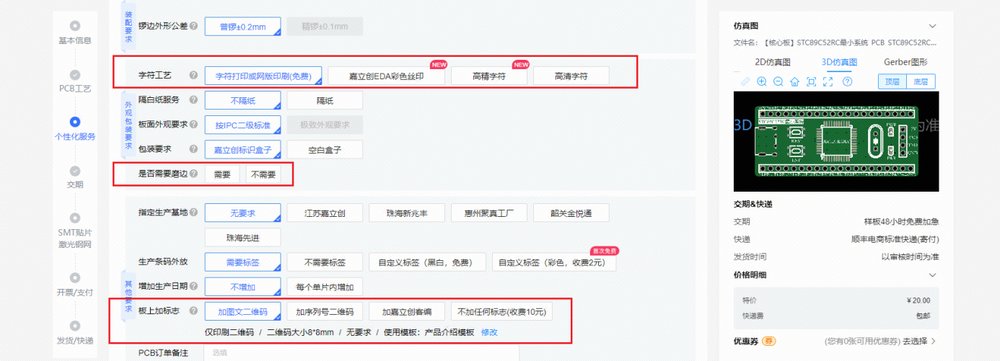

字符工藝-----若使用彩色絲印工藝，需選擇“嘉立創EDA彩色絲印”
磨邊---------尺寸較小的板子可以選擇磨邊工藝，但需要額外收費
板上加標志---默認選擇“加嘉立創客編”，這使得工作人員可以區分每個人的PCB板，也可以選擇圖文二維碼或序列二維碼，不會額外收費，圖文二維碼后續可修改掃描內容

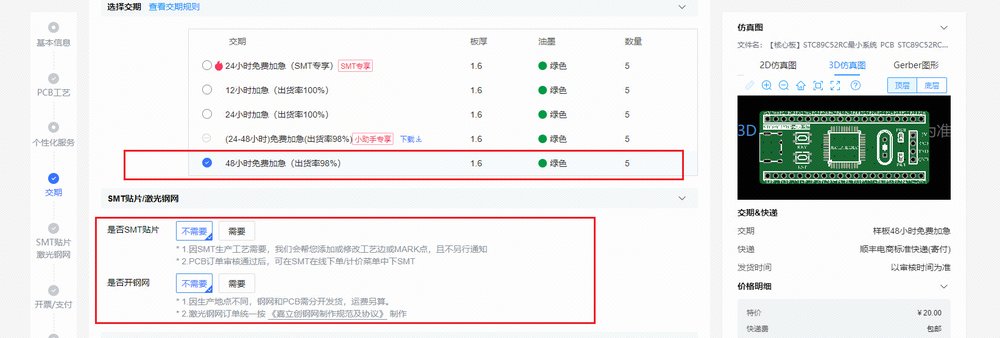

對時效有要求可以選擇付費加急服務，默認綠色油墨48小時免費加急
如果需要工廠進行貼片服務，可以選擇需要SMT服務;
若需要鋼網進行焊接，可以選擇鋼網服務

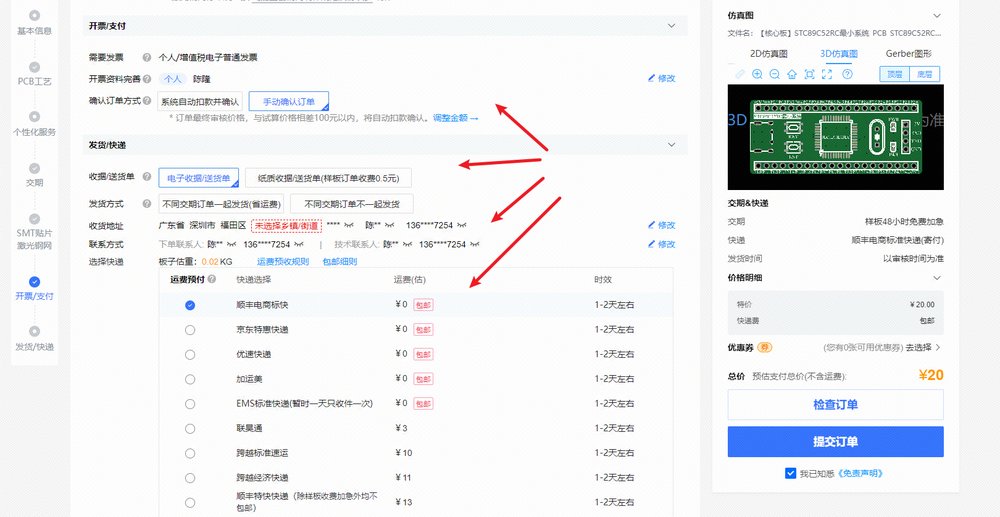

填寫好開票、收貨地址、快遞信息即可。
四、提交訂單

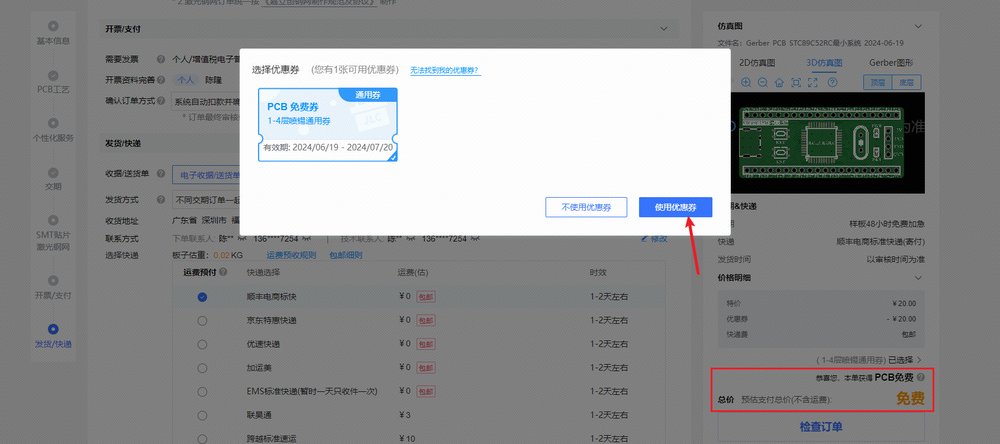

1.選擇領取的優惠券進行使用，對應參數需要正確，比如沉金優惠券需要選用沉金工藝，普通噴錫優惠券選擇有鉛噴錫工藝，且無額外特殊付費工藝;此時訂單就變成免費了，點擊提交訂單即可。

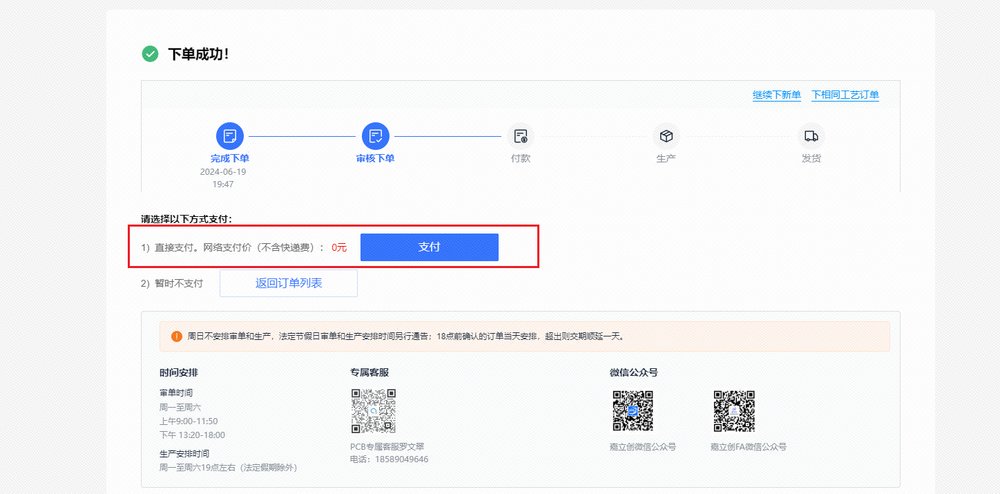

2.此時支付金額為0元，直接選擇支付，跳轉到支付界面。

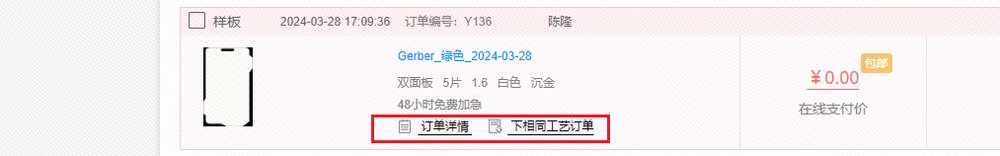

3.支付完成后會跳轉到PCB訂單界面，此時會出現待發貨訂單的信息，可以通過查看訂單信息來查看下單參數，或者通過查看進度跟蹤來掌握生產和發貨進度。
