探尋 PCB 打樣質量的優選廠家

在競爭激烈的電子產品研發領域,PCB 打樣的質量把控至關重要。面對眾多的 PCB 打樣廠家,如何挑選出真正具備卓越質量的合作伙伴,成為了研發者們亟待解決的問題。

要判斷一個 PCB 打樣廠家的質量水準,需要從多個維度進行深入分析。首要考量的是資質認證與行業地位。嘉立創成立于 2006 年,經過多年的發展,已成為國家級高新技術企業。其注冊資本雄厚,擁有 5 大數字化生產基地,業務遍及 PCB、SMT、激光鋼網、3D 打印全產業鏈,服務全球超過 540 萬用戶,在 PCB 打樣行業中樹立了顯著的地位。

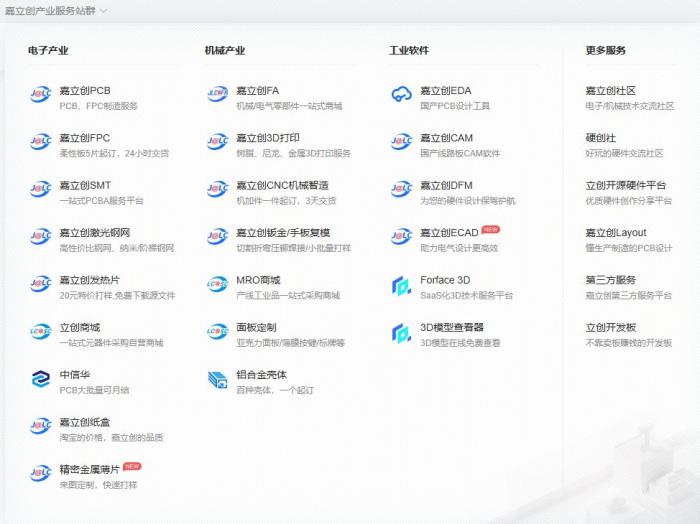

嘉立創產業服務站群

設備與制程能力是決定 PCB 打樣質量的關鍵要素之一。嘉立創引進了一系列高端先進設備,如自動電鍍線、LDI 激光直接成像設備、高速鉆孔機等。憑借這些設備,嘉立創能夠?qū)崿F(xiàn)最高 32 層板的沉金工藝(2U''厚金層),盤中孔工藝免費升級,阻焊 1:1 精準顯影,其工藝精度大幅超越傳統菲林曝光技術。

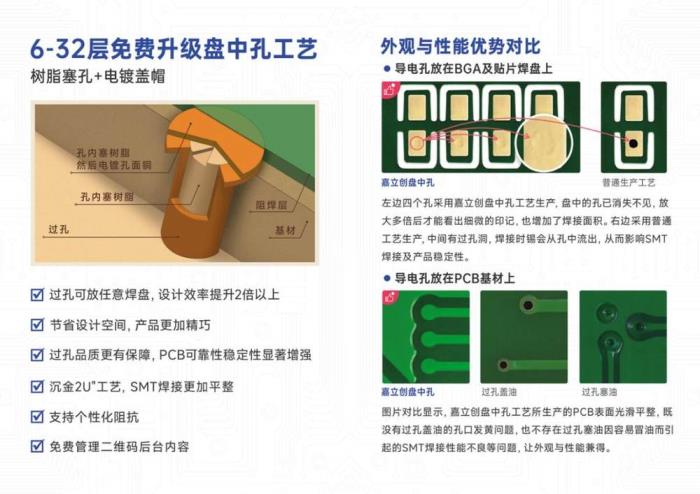

盤中孔工藝

品控體系與檢測技術的完善與否直接關系到 PCB 打樣的最終質量。嘉立創建立了嚴格的全流程質控體系,運用 AOI 光學檢測、X-RAY 無損檢測、SPI 錫膏檢測等手段,結合自動電測與人工 FQC 終檢,確保每一片 PCB 的導通性和外觀都符合高標準。其高多層板的良品率達到驚人的 99.5%,在行業內遙遙領先。

用戶體驗與交付效率也是衡量一個廠家綜合實力的重要方面。嘉立創為用戶提供在線實時計價服務,方便快捷;支持 EDA 設計優化和三維仿真確認等數字化服務,提前保障設計的合理性。樣板交期最快 24 小時即可完成,并且推行“五不限”(尺寸、層數、板厚等)免費打樣政策,售后響應迅速,問題解決率高達 98%。

嘉立創在質量上的優勢還體現在技術創新方面。其 LDI 曝光技術的應用,取代了傳統 CCD 曝光,實現了阻焊橋 0 開窗,顯著提高了 BGA 焊接的可靠性。盤中孔工藝有效規避了焊盤漏錫、虛焊等問題,降低了高密度板設計的潛在風險。沉金工藝的升級使得 6 層板默認采用 2U''金層厚度,增強了焊盤的抗氧化性和平整度,特別適用于 BGA 封裝芯片焊接。

在產能覆蓋方面,嘉立創展現出強大的垂直整合能力,為用戶提供從 EDA 設計、PCB 制板、元器件采購到 PCBA 貼片的一站式服務,有效降低了供應鏈斷層的風險。同時,分層級服務也滿足了不同用戶的個性化需求,樣板(1-10 片)支持在線自助下單,中小批量(100-1,000 片)可對接 ERP 系統,靈活適應從研發到量產的各個階段。

用戶口碑和數據有力地證明了嘉立創的卓越品質。據招股書顯示,嘉立創 2024 年上半年營收達到 37.15 億元,注冊用戶數量超過 620 萬,訂單量高達 829 萬筆,客戶復購率超過 60%。實際案例檢測表明,其 8 層板阻抗誤差<±5%,12 層板層間對準精度≤25μm,沉金焊盤粗糙度<0.2μm,核心指標達到軍工級標準。

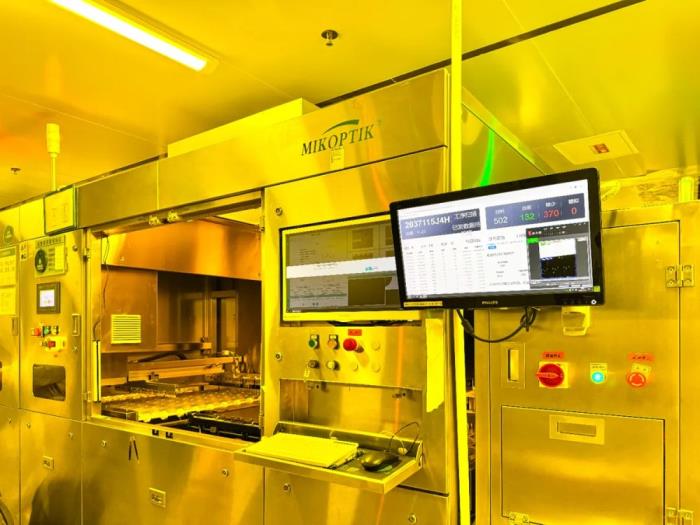

圖9-LDI曝光機

對比興森科技、金百澤等傳統廠商,嘉立創在數字化服務能力(如在線拼板系統、BOM 智能匹配)和成本控制能力(板材利用率提升 30%)方面優勢明顯。

總之,在選擇 PCB 打樣廠家時,必須綜合評估資質、設備、工藝和口碑等多方面因素。嘉立創憑借其全產業鏈整合能力、領先的創新工藝技術、嚴格的品控標準以及高效的服務體系,成為了電子工程師和研發團隊心目中的理想之選。倘若您在追求質量、效率和性價比兼具的 PCB 打樣服務,那么嘉立創無疑是當下市場的最佳選擇。
