PCB是干嘛的？電子設備的關鍵紐帶

在現代科技飛速發展的今天，電子設備已經成為我們?nèi)粘Ｉ钪胁豢苫蛉钡囊徊糠?。從智能手機到家用電器，從醫療設備到工業控制系統，這些設備內部都包含著一個共同的組件——PCB板。那么，PCB板究竟是什么呢？同時PCB板有什么功能？應用領域有哪些？本文將一一道來。

PCB板，全稱為印刷電路板（Printed Circuit Board），是一種用于組裝電子元件的基板。它通常由一層或多層絕緣材料制成，上面印制有銅線軌跡，這些軌跡將電路中的各個部分連接起來，形成一個完整的電路系統。這些絕緣材料通常是玻璃纖維增強塑料，而導電材料則是銅箔。通過電子印刷術，PCB板得以高效、精準地制造出來。

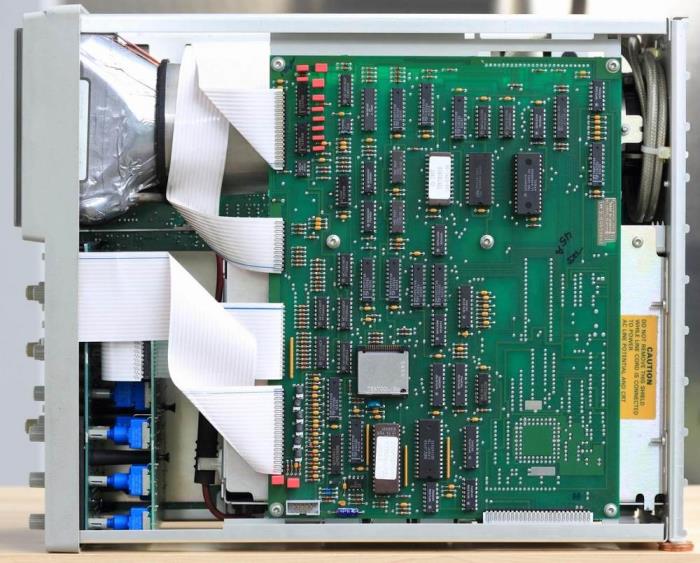

PCB電路板

1.電氣連接：PCB板上的導線軌跡是電子元器件之間電氣連接的橋梁。它們將電阻、電容、電感、二極管、三極管、集成芯片等元器件連接起來，形成一個完整的工作電路。這種連接方式不僅大大簡化了電路的復雜程度，還提高了電路連接的可靠性和穩定性。

2.支撐元器件：PCB板作為元器件的支撐體，能夠確保元器件在設備中的穩定性和可靠性。元器件通過焊接或插接等方式固定在PCB板上，從而形成一個緊湊、牢固的整體。這種結構不僅有助于減小設備的體積和重量，還提高了產品的便攜性和耐用性。

3.保護電路：PCB板上的絕緣材料扮演著至關重要的角色，它們?nèi)缤瑘詫嵉亩芘疲瑸殡娐分械拿恳粋€精密元器件提供了一道防護墻。這些絕緣材料不僅能有效隔絕電磁干擾，避免電路受到外界電場、磁場的干擾而產生誤動作，還能抵御濕度、灰塵、化學物質等環境因素的侵蝕，確保電路在惡劣環境下依然能穩定工作。這種全方位的保護不僅顯著提升了電路的穩定性和可靠性，還大大延長了電子設備的使用壽命，使得設備在長時間運行中依然能保持出色的性能表現。

4.散熱：在高性能、高功耗的電子設備中，散熱問題尤為突出。PCB板上的金屬層，尤其是銅箔，經過精心設計，成為了有效的散熱通道。它們能夠迅速吸收并分散電路工作時產生的熱量，防止元件因過熱而損壞。設計中可以增加銅箔厚度、優化銅箔布局等，進一步提升了PCB板的散熱效率。此外，還可以引入創新的散熱結構，如散熱孔、散熱片等，這些設計不僅增強了散熱效果，還保持了PCB板的緊湊性和美觀性，為打造高性能、長壽命的電子設備提供了堅實的技術支持。

5.優化空間布局：PCB板的設計不僅關乎電路的功能實現，更影響著生產成本、生產效率以及后續的維修與更換。在制造工藝的選取上，如盤中孔工藝，這一工藝允許在PCB板的有限空間內更靈活地布局元器件，實現了空間的最優化利用。通過精準控制元件的位置和高度。國內廠商嘉立創采取樹脂塞孔+電鍍蓋帽的方式實現盤中孔工藝，不僅能更好的布局布線，同時還避免了漏錫的問題。使得電子設備的內部結構更加緊湊、美觀。

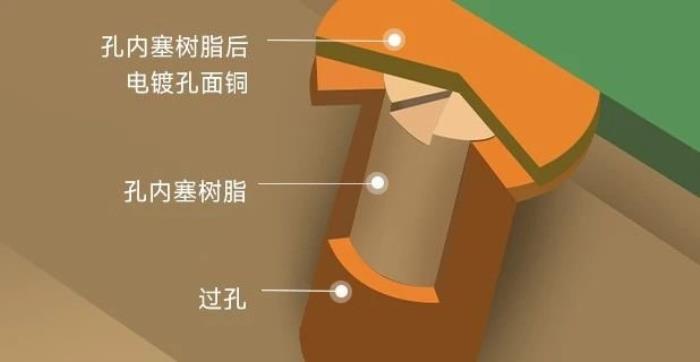

盤中孔工藝-嘉立創

在通信設備中，如手機、電話、無線電等，PCB板提供了信號傳輸?shù)姆€(wěn)定路徑，確保了數據的準確傳輸。在醫療設備中，PCB板滿足了高精度和可靠性的需求，在醫療診斷、監護設備以及手術器械等中發揮著關鍵作用。在工業控制與自動化領域，如機器人、數控機床等自動化設備中，PCB板實現了精確的控制和操作功能。此外，汽車電子、家用電器、計算機和服務器以及物聯網設備等領域也都離不開PCB板的應用。PCB板的應用領域非常廣泛，幾乎涵蓋了所有行業。

PCB應用領域-汽車、航天、醫療、消費電子等

總之，PCB板作為現代電子設備的基礎組件，在各個領域都發揮著重要作用。它將電路中的各個部分連接起來，形成一個完整的電路系統，使得電子設備能夠正常工作。隨著科技的不斷發展，PCB板的設計和制造技術也在不斷進步，以滿足更高性能、更高可靠性的需求?？梢灶A見的是，在未來相當長的一段時間內，PCB板將繼續作為現代科技發展的基石，為我們的生活帶來更多的便利和驚喜。
