PCB電路板的構成與功能應用

PCB，即印制電路板（Printed Circuit Board），是現代電子設備中不可或缺的重要部件。它是電子元器件電氣連接的提供者，是電子產品的大腦和心臟，被廣泛應用于各種電子設備中，幾乎無處不在。那么，PCB板究竟是什么意思？它的工作原理和應用場景是什么？本文一一道來。

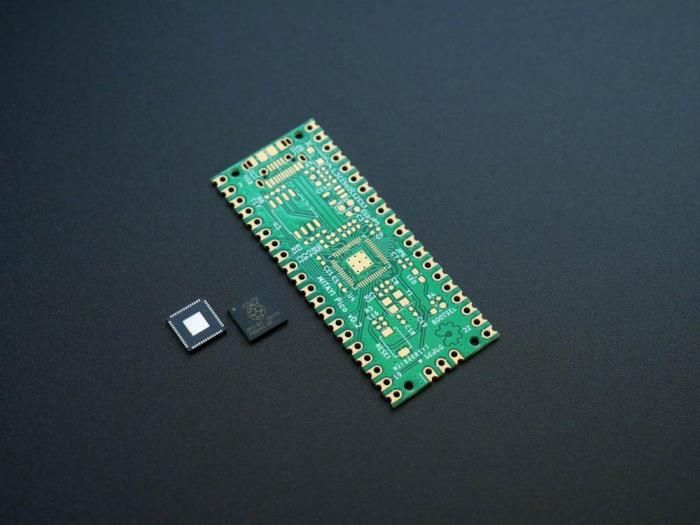

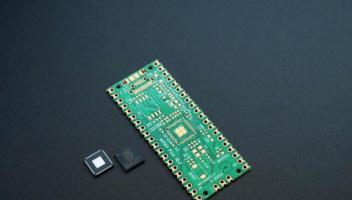

PCB實物圖

PCB板，也稱印制電路板，是一種通過將導電銅箔圖案化鋪設在絕緣材料（如玻璃纖維、環氧樹脂等）表面上，形成電子元器件之間的電氣連接的板子。PCB板的主要功能是通過這些銅箔線路實現電子元件之間的電氣連接，并支撐元器件固定在板上。

無論是簡單的家用電器、復雜的智能設備，還是工業控制系統，都離不開PCB板的支持。

PCB板主要由以下幾個部分組成：

●基材：通常由玻璃纖維或環氧樹脂制成，提供機械支撐和絕緣功能。

●導電層：由銅箔構成，負責傳輸電流和信號。

●阻焊層：保護電路板的銅箔不被氧化，防止短路。

●字符層：標記電路板上元件的位置，便于組裝和維護。

從分類上，根據導電層的數量，PCB板可以分為單面板、雙面板和多層板。

單面板的零件集中在其中一面，導線集中在另一面，適用于簡單的電路。雙面板兩面都有布線，通過導孔連接兩面的導線，適用于更復雜的電路。多層板則是由多層單面板或雙面板疊加而成，通過內部導線連接，適用于高度集成的大型電路。目前，行業內可生產高多層PCB的企業為數不多，比如深南電路、鵬鼎控股、東山精密、嘉立創。像嘉立創擁有多項自主研發的 PCB 制造核心技術，具備生產高多層印制線路板產品的技術能力，包括超高層工藝、盤中孔工藝、阻焊開窗工藝等。公司目前生產的印制電路板最高層數可達 32層，最小孔徑可達 0.15mm，最小線寬線距可達 0.0762mm，并支持?jǐn)?shù)百種層壓結構。

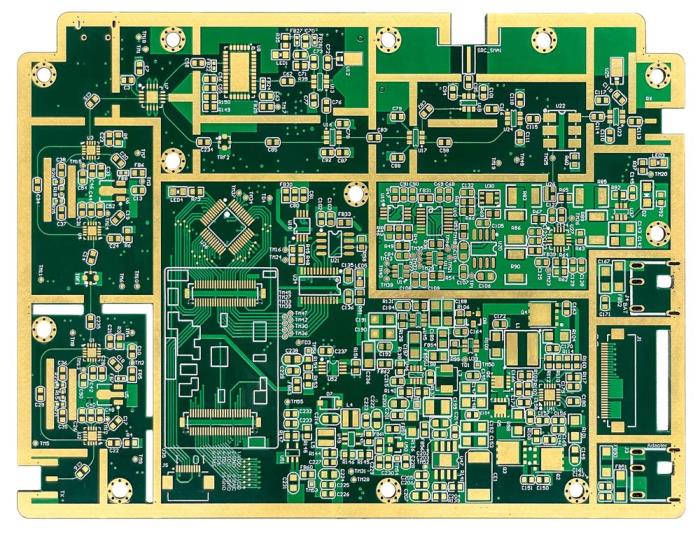

PCB板-嘉立創

PCB在電子設備中具有多種功能。它提供集成電路等各種電子元器件固定、裝配的機械支承，實現各元器件之間的布線和電氣連接或電絕緣，提供所要求的電氣特性。同時，PCB還為自動焊接提供阻焊圖形，為元器件插裝、檢查、維修提供識別字符和圖形。采用PCB后，同類印制板的一致性避免了人工接線的差錯，可實現電子元器件自動插裝或貼裝、自動焊錫、自動檢測，保證電子產品的質量，提高勞動生產率、降低成本，并便于維修。

PCB在各個領域都有廣泛的應用。在LED照明領域，由于LED燈泡在使用時會產生較少的熱量，金屬芯PCB板被廣泛應用。在汽車行業，PCB用于引擎控制系統、音響系統、變速箱傳感器、數字顯示器等，確保汽車的正常運行。在航空航天領域，PCB需要能夠承受極端溫度和大量湍流的組件，要求輕質且抗氧化。在醫療行業，心臟監護儀、耳鼻喉科診斷設備、CT掃描系統等都需要PCB的支持。在軍事領域，PCB在極端條件下需要高度耐用且可靠，通過嚴格的測試過程以確保設計滿足高性能要求。

PCB應用領域-汽車、航天、醫療、消費電子等

PCB作為電子產品的心臟與大腦，在電子設備中發揮著不可替代的作用。隨著科技的不斷發展，PCB將繼續在智能硬件領域發揮其獨特的價值，推動更多創新產品的誕生。無論是在家用電器、汽車制造、醫療設備還是軍事裝備中，PCB都扮演著至關重要的角色。我們有理由相信，未來的PCB技術將更加先進、高效和可靠，為人們的生活帶來更多便利和驚喜。
